| 4.1.3. Transparencia de la superficie del diagrama |
Esta pestaña nos ofrece una serie de opciones muy interesantes para aplicar transparencia al relleno de la superficie del diagrama y conseguir de ese modo que se vea todo el fondo de la diapositiva, parte de él o nada. Como podemos ver en la figura 6.7 contamos con bastantes opciones que nos permitirán personalizar la transparencia a nuestro gusto:
|
| |
 |

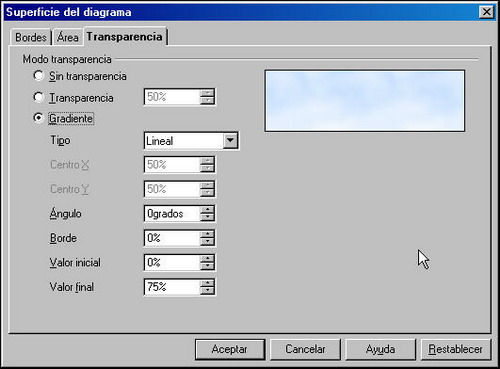

| Figura 6.7. Cuadro de diálogo Superficie del diagrama - Pestaña Transparencia |
| |
| |
 |
Transparencia: si seleccionamos esta opción podemos establecer el porcentaje de transparencia que tendrá la superficie del diagrama. Este porcentaje se aplicará por igual en todas las partes. |
| |
|
|
| |
|
Gradiente: este tipo de transparencia es muy especial ya que aplica la transparencia como si fuera un relleno de gradiente, de tal forma que unas partes serán más transparentes y otras más opacas. Si seleccionamos esta opción contaremos con más subopciones para controlar este tipo de transparencia. |
| |
|
|
| |
|
 |
Tipo: este cuadro de lista nos ofrece seis tipos diferentes de transparencia: Lineal, Axial, Radial, Elipsoide, Cuadrado y Rectangular. Según el tipo que seleccionemos tendremos disponibles unas u otras opciones. |
| |
|
|
| |
|
|
Centro X y Centro Y: estas dos opciones nos permiten situar la posición central de la transparencia, pero sólo para los cuatro últimos tipos de la misma. |
| |
|
|
| |
|
|
Ángulo: opción que está disponible para todos los tipos menos par el radial. En ella podemos indicar el ángulo de inclinación que va a tener la transparencia. |
| |
|
|
| |
|
|
Borde: nos permite establecer el borde del relleno al que no afectará la transparencia degradada de tal forma que ese borde conservará su relleno plenamente. |
| |
|
|
| |
|
|
Valor inicial y Valor final: estos dos parámetros establecen el valor (intensidad) que tendrá la transparencia en la posición de comienzo y el valor al que llegará degradándose en la posición del final. Así, si en una transparencia radial colocamos 0 como valor inicial y 100 como valor final, la transparencia es total en el centro y va disminuyendo a medida que se aproxima a los extremos. |
|
| |
 Llega el momento de poner en práctica, sobre nuestro gráfico, un poco de todo esto que estamos aprendiendo: |
| |
 |
El borde de la superficie del diagrama colócalo con los siguientes atributos: estilo continuo, color azul, ancho 0,30 y sin transparencia. |
| |
|
|
Como relleno utiliza el tipo de relleno de mapa de bits y selecciona cielo. |
| |
|
|
Por último utiliza una transparencia de gradiente lineal con valor inicial 20 y valor final 100. |
| |
| Con todo ello el gráfico debe quedar parecido al que muestra la figura 6.8. |
| |
|
 |

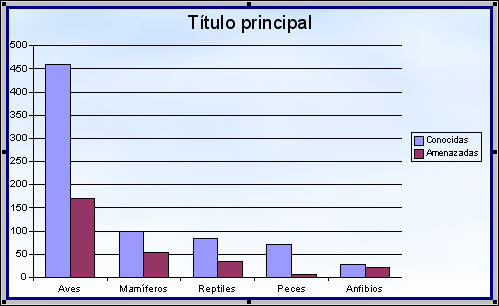

| Figura 6.8. Diagrama con borde y fondo |
|
|
