4.5.2. Etiquetas de los ejes
La sexta pestaña del cuadro de diálogo Eje Y también aparece en el Eje X. Desde ella vamos a modificar los atributos de las etiqueta del eje correspondiente. Esta pestaña podemos verla en la figura 6.17.

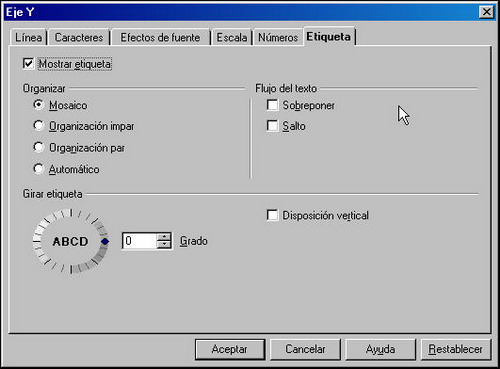

Figura 6.17. Cuadro de diálogo Eje Y - Pestaña Etiqueta
La primera opción de este cuadro es la casilla de verificación Mostrar etiqueta. Si esta casilla está activada indica que se muestran las etiquetas en los ejes, si no está activada sólo aparecerá el eje, pero sin sus etiquetas indicativas y estarán desactivadas las restantes opciones de esta pestaña.
Organizar: esta sección nos permite seleccionar la forma en que se distribuirán las etiquetas del eje.
Mosaico: esta es la opción seleccionada por omisión e indica que aparecerán las etiquetas de los intervalos principales.
Organización impar: indica que muestre las etiquetas alternando, una pegada al eje y otra un poco separada, comenzando por la primera pegada.
Organización par: con esta opción indicamos lo mismo que con la anterior pero comenzando con la primera separada del eje.
Automático: coloca las etiquetas automáticamente teniendo en cuenta el tipo de datos que tiene que colocar.
Flujo del texto: en esta sección indicamos el comportamiento que debe tener el texto de las etiquetas cuando no cabe por ser fuentes muy grandes o mucho el texto:
Sobreponer: debemos marcar esta casilla si queremos que aparezcan todas las etiquetas, aunque ello suponga que unas se solapen con otras. Si desactivamos la casilla y no caben todas las etiquetas, automáticamente las colocará una sí y otra no para que no se solapen.
Salto: marcando esta casilla las etiquetas aparecerán una sí y otra no.
Girar etiqueta: esta última sección la utilizaremos para establecer la dirección que tendrán las etiquetas del eje que estamos editando. El aro de orientación ya sabemos que nos permite establecer de manera gráfica la orientación del texto lo que resulta muy útil si el texto se solapa y queremos mostrarlo todo.
Disposición vertical: marcando esta casilla los caracteres aparecerán en vertical unos debajo de otros.
Práctica (6.3)
Siguiendo con nuestro diagrama vamos a realizar algunos retoques en los ejes del mismo. Dichos retoques podemos verlos en la figura 6.18.
En ambos ejes utiliza línea continua de 0,10cm
Los caracteres serán Arial cursiva.
Colocamos el intervalo auxiliar en 25 con marcas del intervalo principal y del auxiliar al exterior.
