Diseño gráfico en las diapositivas > Herramientas de trazado > Grupo Círculos y óvalos


4.5. Grupo de herramientas Círculos y óvalos


Este grupo no lo encontramos en la barra de herramientas Dibujo, si queremos abrirlo tendremos que ejecutar el comando Ver>Barras de herramientas y seleccionar la opción Círculos y óvalos del menú que se despliega. Tras seleccionarlo lo tendremos como barra de herramientas flotante tal como aparece en la figura 8.7 en la que mostramos las correspondientes indicaciones. Como podemos ver también aparecen la mismas herramientas con relleno y sin relleno.

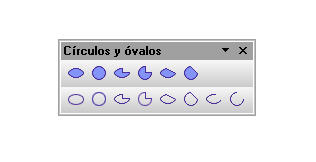

Figura 8.7. Grupo de herramientas Círculos y óvalos


Dentro de este grupo se encuentra una herramienta que ya hemos visto como herramienta simple, Elipse. Las demás herramientas, dependiendo de si utilizamos una herramienta para dibujar una figura completa (elipse o círculo) o una herramienta para dibujar una parte de una figura (sector, segmento o arco), el procedimiento de trabajo es diferente.


Puesto que ya conocemos el trazado de las elipses y círculos, veremos ahora los pasos que hay que seguir para dibujar con las otras herramientas y tomaremos con ejemplo la herramienta Sector:

1.   Seleccionamos la herramienta Sector (una de las dos), con doble clic si queremos que se seleccione permanentemente.

2.

Llevamos el puntero al área de la diapositiva y veremos que el puntero muestra un pequeño sector en su parte inferior derecha.


3.   Hacemos clic en la posición en la que vamos a comenzar el trazado y sin soltar arrastramos. Veremos que se va trazando una elipse.

4.   Cuando tenga el tamaño y la forma deseada soltamos el botón del ratón y veremos que aparece una elipse completa y un radio de la misma.

5.   Sin pulsar movemos el puntero para situar la posición del primer radio y hacemos clic cuando esté en la posición adecuada. Tras hacer clic veremos que aparece otro radio.

5.   Sin pulsar llevamos el segundo radio a la otra posición del sector y hacemos nuevamente clic para terminar de dibujar el sector.


En la figura 8.8 podemos ver un sencillo diseño que se ha realizado utilizando las herramientas que hemos aprendido a usar hasta ahora.

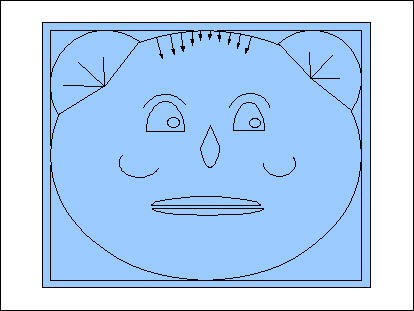

Figura 8.8. Diseños con herramientas sencillas

Práctica (8.1)

Trata de realizar un diseño parecido al que muestra la figura 8.8 utilizando las herramientas que hemos aprendido a usar hasta este momento.
