4.6. Líneas de la cuadrícula


Además de las líneas que representan los ejes, tanto principales como secundarios, también podemos trazar otra serie de líneas horizontales y verticales que nos sirvan como referencia para poder interpretar con mayor exactitud la posición que llega a ocupar cada una de las columnas y su relación con las demás. Para ello sólo tenemos que hacer clic sobre el botón Mostrar/ocultar cuadrícula horiz o sobre el botón Mostrar/ocultar cuadrícula vertical , según queramos mostrar u ocultar las línea horizontales o las verticales. En la figura 6.21 podemos ver nuestro gráfico con estas líneas y sin ellas.

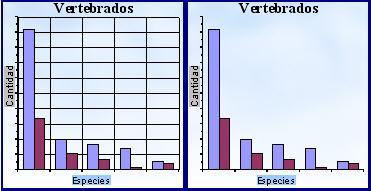

Figura 6.21. Diagrama con líneas de la cuadrícula y sin ellas

Nota:
Supongo que no te habrás olvidado que para realizar cambios en un diagrama, éste debe estar en edición y que para entrar en edición, desde la diapositiva, debes hacer doble clic sobre el gráfico.

También podemos mostrar y ocultar las líneas de la cuadrícula desde el cuadro de diálogo Cuadrícula, que vemos en la figura 6.22 y que aparecer tras ejecutar el comando Insertar>Cuadrículas.

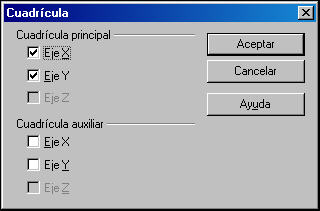

Figura 6.22. Cuadro de diálogo Cuadrícula

Desde este cuadro podemos ejercer mayor control sobre la cuadrícula ya que podemos mostrar y ocultar tanto la cuadrícula principal (que es la que se traza por las marcas de intervalo principal) como la cuadrícula auxiliar (que es la que se traza por las marcas de intervalo auxiliar).

Para modificar los atributos de línea de las líneas de la cuadrícula ejecutamos el comando Formato>Cuadrícula y seleccionamos una de las opciones de cuadrícula que nos muestra y aparecerá el cuadro de diálogo Cuadrícula que sólo tiene una pestaña con las opciones de líneas que ya conocemos.

Nota:
Para abrir el cuadro de diálogo Cuadrícula y editar la línea de la cuadrícula también podemos colocar el puntero sobre una de las líneas de la cuadrícula y hacer doble clic. Esto mismo podemos hacerlo para editar cualquiera de los otros elementos que hemos visto: ejes, superficie del diagrama, plano lateral, títulos del diagrama, leyenda, etc.

Para seleccionar las líneas de la cuadrícula debemos tener en cuenta que estas líneas están integradas dentro del plano lateral. Para seleccionarlas hacemos clic sobre ella y cuando se seleccione el plano lateral volvemos a hacer clic sobre una de ellas y aparecerán todas seleccionadas. Cuando están seleccionadas cada una de ellas muestra un punto de control de color azul claro. Cuando están seleccionadas podemos editar sus atributos ejecutando el comando Formato>Propiedades del objeto.
