4.7. Las series de datos

Una serie la forman todas las columnas del mismo color. En la ventana Datos del diagrama de nuestro diagrama las series aparecen colocadas en las columnas.

Para seleccionar una serie de datos debemos hacer clic sobre una columna y aparecerán todas las columnas del mismo color seleccionadas. Si acabamos de entrar en la edición del gráfico, con el primer clic que hagamos sobre una columnas se seleccionará el plano lateral (ya que las series están integradas en él) y al hacer el siguiente clic se seleccionará la serie.

Para modificar algunos atributos de una serie de datos podemos hacer doble clic sobre cualquier columna de la serie que queremos modificar o seleccionar previamente la serie y ejecutar el comando Formato>Propiedades del objeto que abrirá el cuadro de diálogo Serie de datos que vemos en la figura 6.23.

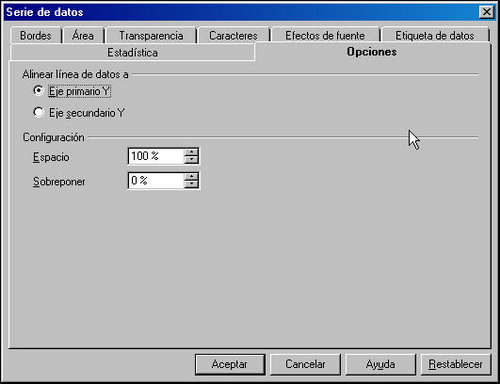

Figura 6.23. Cuadro de diálogo Serie de datos - Pestaña Opciones

Con estas opciones podemos cambiar los atributos de relleno de las columnas, los atributos de la línea del contorno de las columnas y los atributos de transparencia del relleno (aspectos que ya hemos visto anteriormente). También podemos realizar cambios en los rótulos de datos de la serie y en sus atributos, e incluso mostrar algunos datos estadísticos en el mismo gráfico (que veremos más adelante).

En este apartado veremos, con detalle, el contenido de la pestaña Opciones que es el que nos muestra la figura 6.23 en la que aparecen dos secciones:

  Alinear línea de datos a: (quizás debería decir "alinear serie de datos") para alinear la serie de datos seleccionada con el eje Y primario, como aparece normalmente, o con el eje secundario, con lo que las columnas de esa serie se mostrarían como si fuesen las columnas de un nuevo gráfico y se superponen delante de las otras series

  Configuración: las opciones de esta sección no afectan sólo a la serie seleccionada sino a todas las series del diagrama:

    Espacio: esta opción hace referencia al espacio de separación entre cada uno de los grupos de columnas (cada grupo de columnas está formado por una columna de cada color y corresponde a una etiqueta del eje X). En nuestro diagrama, cada grupo de columna está representado por los datos de una fila de la ventana Datos del diagrama. Si establecemos este espacio en 100 vemos que la separación entre cada grupo es el ancho de una columna, por el contrario si establecemos este espacio a 0 veremos que no hay espacio de separación entre los grupos.

    Sobreponer: en esta opción podemos indicar, en tanto por ciento positivo, el espacio que se solapan entre sí las columnas dentro del mismo grupo. En tanto por ciento negativo indicamos el espacio que se separan entre sí las columnas del mismo grupo.

Si en nuestro gráfico seleccionamos el eje secundario Y veremos que las columnas seleccionadas tapan completamente a las otras con lo que resulta complicado ver la relación entre ellas, pero podemos modificar las opciones de esta pestaña para que se vean adecuadamente, así si seleccionamos la serie de color morado y en las opciones del cuadro de diálogo Serie de datos seleccionamos Eje secundario Y establecemos Espacio en 250 y Sobreponer en -100, veremos un gráfico como el que aparece en la figura 6.24.

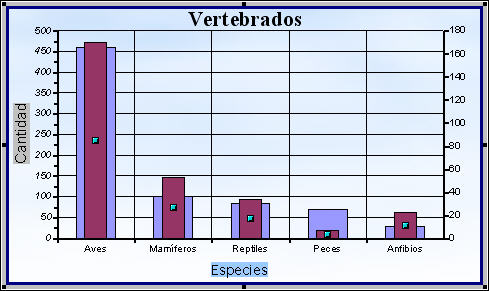

Figura 6.24. Diagrama con una serie en el eje secundario Y

Práctica (6.4)


Conociendo ya los cambios que podemos efectuar sobre los ejes, sobre la cuadrícula y sobre las series vamos a realizar algunos para mostrar la cuadrícula auxiliar del eje Y.

Editamos las líneas de la cuadrícula horizontal y las ponemos en gris al 40%.

Además, a las columnas vamos a cambiarles un poco el aspecto utilizando relleno gradiente como muestra la figura 6.25.

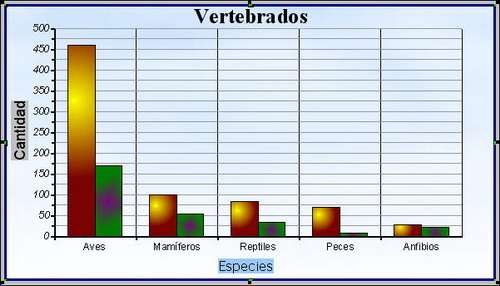

Figura 6.25. Diagrama con líneas de la cuadrícula secundaria y retoque en las series
